环球阀门集团新型节能专用减温减压装置

发布时间：2023-03-07 浏览数：1302

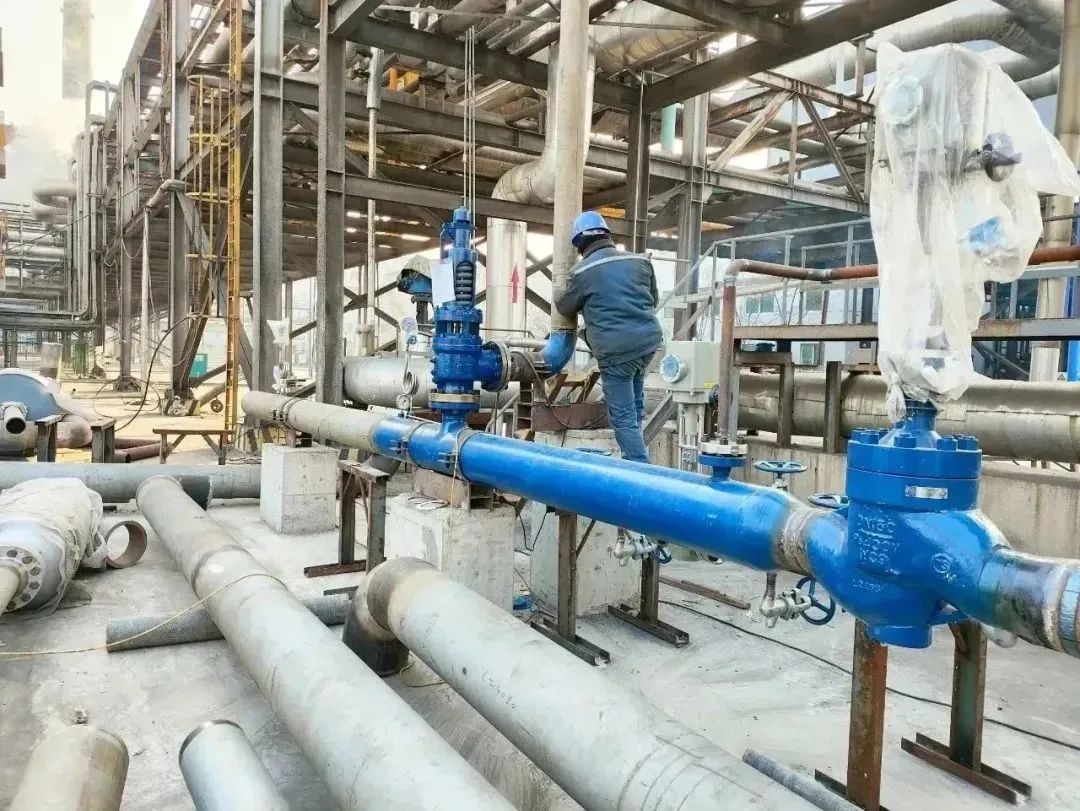

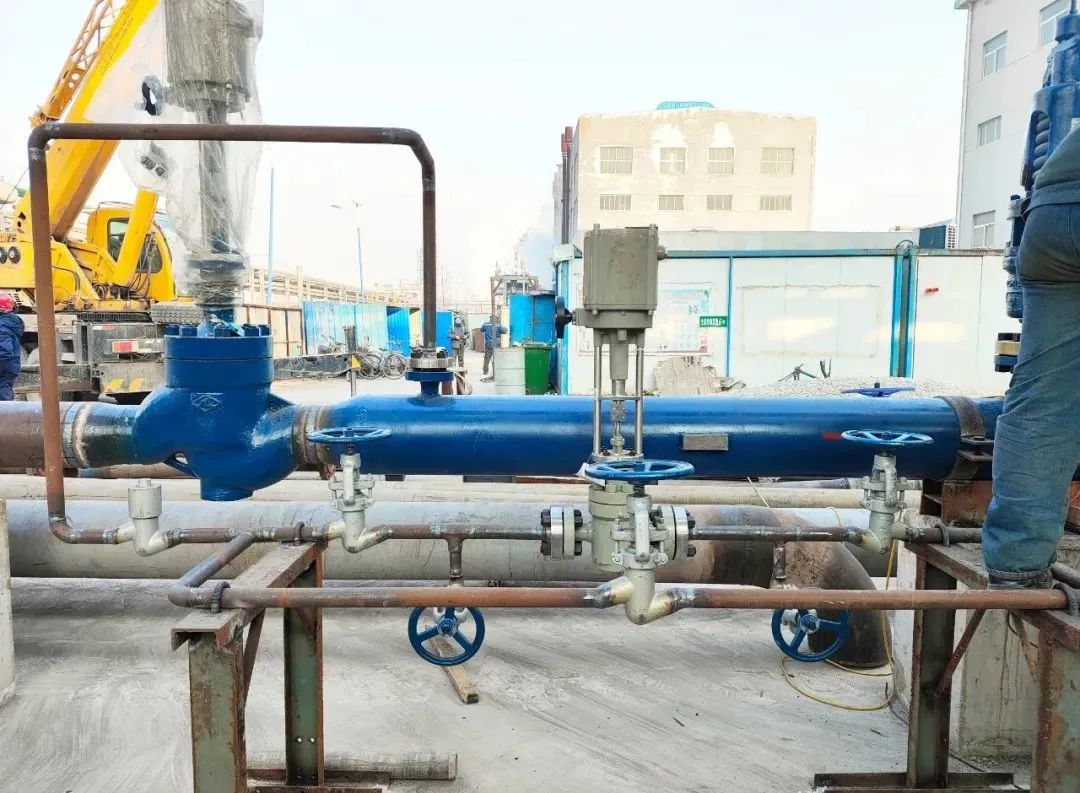

随着国内经济的逐渐复苏，许多石油、化工等大型的工程项目陆续启动建设。环球阀门集团又一批新型节能专用减温减压装置运送至某大型化工集团公司施工现场，工人们正在忙碌而有序地将此装置进行安装、焊接、调试等工作。

环球阀门集团研发制造的新型节能专用减温减压装置的产品技术优势在哪里？

此套专用减温减压装置用在工业蒸汽管路系统中，将输送来的一次高温高压蒸汽进行减温、减压，使其装置出口二次蒸汽压力、温度达到生产工艺所要求的数值。

新型节能减温减压装置结构特点：

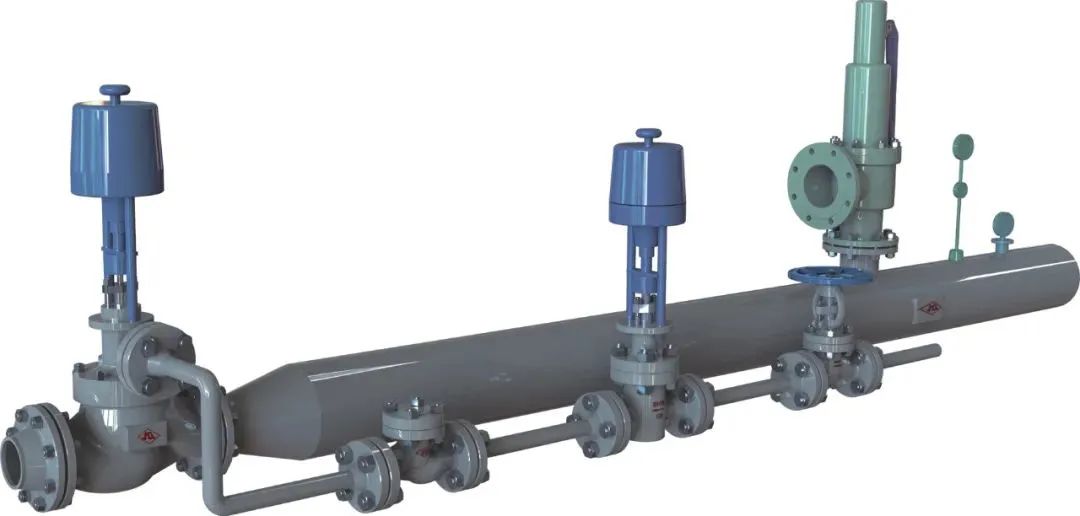

HQWY系列减温减压装置是环球阀门集团总结国内、海外有关减温减压的先进结构和技术，并结合二十多年的生产经验及实践总结数据而开发的新一代环保能源产品。它由减温减压阀、蒸汽管道、减温水管道和控制系统四部分组成。

1、减温减压阀：

高温高压蒸汽在一个阀体内部，在减压的同时进行同步减温，实现蒸汽的自调节。其减压件主要为多孔笼式降噪结构，并设有均流罩，保证阀门出口蒸汽稳定运行，其内部减压级数决定于蒸汽进出口的压差，每级压降设计计算严格控制在避免阻塞流的产生，从而减少了节流件的磨损，降低了高速汽流产生的振动和噪音。其减温由配置在阀内的减温装置完成，减温水通过减温装置内自动可调雾化喷咀喷出，水雾瞬间和高速流的蒸汽混合，使其高温蒸汽快速降为低温蒸汽，避免了管道内部水珠颗粒的出现，保护了阀门及管道内壁，达到了较好的减温效果。另外，喷咀上的射水量可随蒸汽负荷的变化而同步变化，从而确保了足够的喷水速度，较之固定喷咀提高了雾化效果，适用于更低的蒸汽负荷。

阀座均采用单阀座结构形式，比双阀座减少了泄漏量。减压件上的节流孔严格按线性排列，当阀瓣提升时可连续稳定调节（0-100%），确保了调节的准确性和精确性。

该阀集减压、减温、消音三功能于阀体内一次完成，大大缩小了原装置占地面积大的特点。

2、蒸汽管道：

由于减温减压阀的使用，取消了原减温减压装置中单独喷水减温的混合管道，使整个装置长度缩短了约1/2，结构紧凑，占地面积少，减少了工程投资。管道上装设安全阀、压力表、温度计等，以保证装置的安全运行。

3、减温水系统：

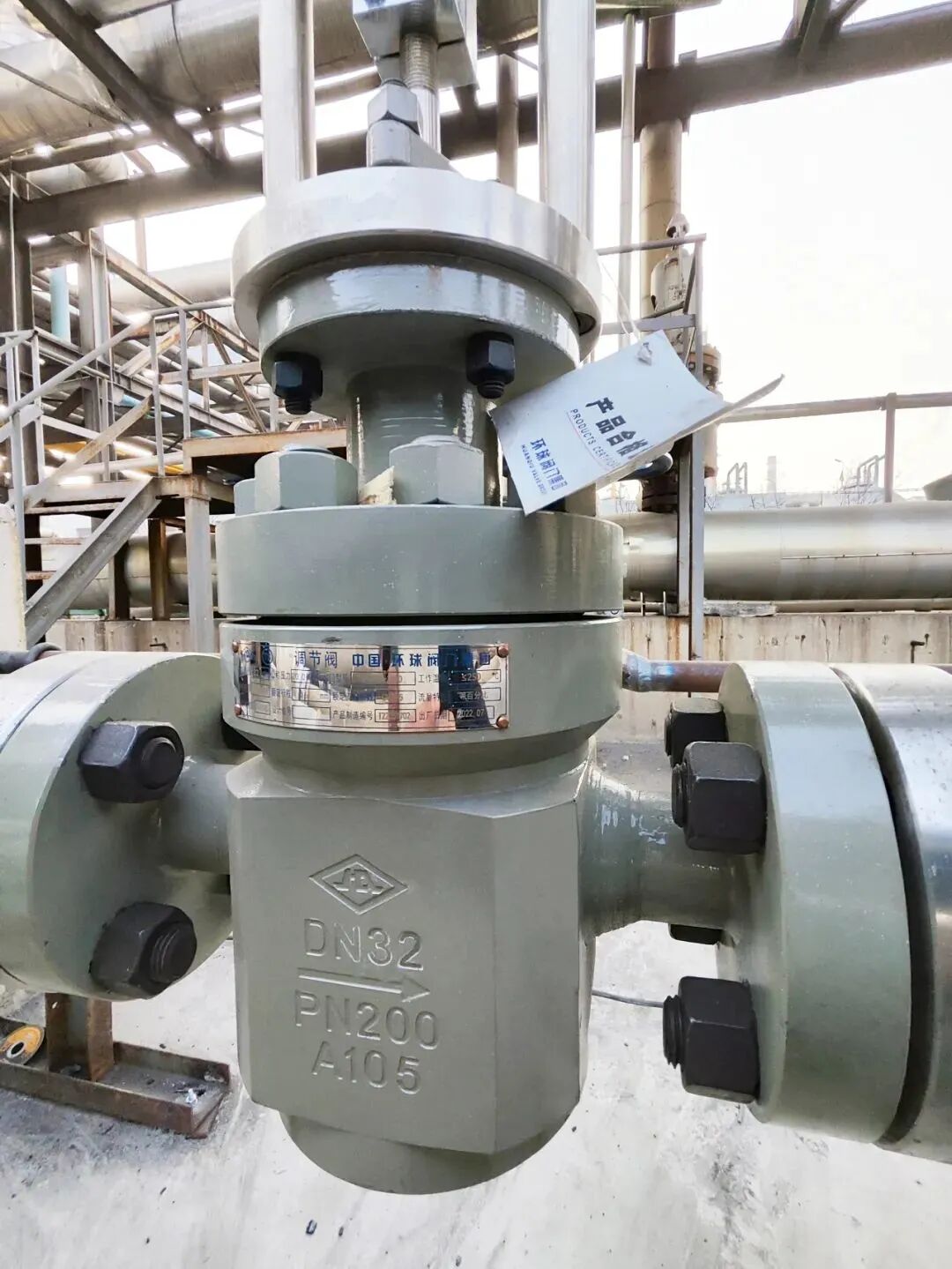

减温系统由减温水调节阀、止回阀、截止阀、过滤器和减温水管道组成。减温水调节阀内部为笼式套筒结构或高压差迷宫盘片式结构，能承受较高的压差，可稳定控制减温水流量，阀座由单密封结构组成，阀门关闭和小开度时杜绝了泄漏量过大而不稳定的情况。同一口径的调节阀有不同的CV值可供选择，可确保调节的精度和灵敏度。

4、热力调节装置：

装置控制系统由自动控制柜（或DCS系统）和电动执行器两部分组成。控制方式可根据订货需要定制，其自动控制柜仪表包括：入口温度显示仪、入口压力显示仪、出口温度调节仪、出口压力调节仪、报警器等组成。其蒸汽压力调节通过现场压力变送器测量，把蒸汽压力转变为4-20m，电流讯号，调节仪表把讯号传递给电动执行器，带动减温减压阀动作达到调压目的。蒸气温度调节通过现场热电阻（热电偶）把温度信号传给调节仪，调节仪通过设定程序自动运算后将阀位开度信号传给电动执行器，带动减温调节阀动作，调节减温水量，达到减温目的。

环球阀门集团有限公司为国家高新技术企业，集团公司研发中心为省级企业技术中心，先后开发了电站汽机旁路系统阀门以及高旁、底旁装置、减温减压装置、调节阀、火电站汽机快关抽气止回阀、快关蝶阀等36种技术含量高的“以国代进”新产品。集团公司具有生产减温减压装置的国家特种设备生产许可证及相关资质，拥有先进的现代化生产和检测设备，能提供满足高温、高压、抗硫、低温、耐腐蚀、耐冲刷等各种复杂工况的阀门产品，在电力行业及石油石化行业拥有较大的品牌知名度和美誉度。
